Modifizierter Oberbauchquerschnitt

Um das Pankreas darzustellen, bietet sich die Methode des modifizierten Oberbauchquerschnitts an.

Schallkopfposition im modifizierten Oberbauchquerschnitt

Lagerung und Schallkopfführung

• Der:die Patient:in liegt auf dem Rücken
• Für diese Untersuchung wird der Schallkopf in Längsrichtung direkt unterhalb des Xiphoids gelegt.
• Wenn die Aorta im Längsschnitt dargestellt wird, wird der Schallkopf um 90° gegen den Uhrzeigersinn gedreht.
• Dann werden die Gefäße im Querschnitt dargestellt.
• Den Schallkopf so lange in der Medianebene caudal fahren, bis die A. Mesenterica Superior dargestellt wird.
• Als Anhalt soll die V. linealis im Auge behaltet werden, da sie immer dorsal des Pankreas verläuft
• Den Schallkopf 10 – 15° gegen den Uhrzeigersinn drehen, um die Längsachse des Schallkopfes an die Längsachse des Pankreas anzupassen.

Sonographische Anatomie

Ultraschallbild	Schematische Zeichnung	Beschreibung

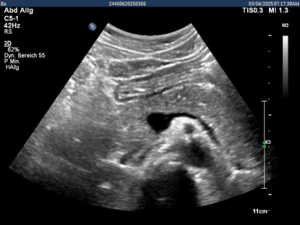

Modifizierter Oberbauchquerschnitt	Gezeichneter modifizierter Oberbauchquerschnitt	1. Leber 2. Gallenblase 3. Pankreas 4. Wirbelsäule 5. Aorta 6. V. lienalis 7. Vena cava inferior 8. A. mesenterica superior
